Ayant testé le chassis XTM et apprécié le gain de place et les meilleurs aptitudes au franchissement, je me suis mis en tête de fabriquer mon propre chassis.
Les buts recherchés ont été les suivants :
La question n°1 à se poser, c'est quelle méthode employer pour adapter l'allongement au bras. Il en existe 2 : utiliser des bras rallongés, ou utiliser une plaque de glissement (skidplate) rallongée.
Ayant un kit XTM sous la main, ce sont les bras du kit que j'ai utilisé.
Ensuite, il faut passer à la conception. Je suis parti du chassis XTM, je l'ai modélisé, puis modifié pour obtenir une première version virtuelle.
Le résultat de la conception sert de base à la réalisation.
Avec peu d'outillage (scie sauteuse, perceuse à colonne, limes, foret de 3mm), voici comment je m'y suis pris.
Notez que sur les photos, j'ai réalisé un chassis permettant de déplacer l'implantation du réservoir et du récepteur (le moteur est un OS.15 CV-RX).
D'abord, le plan a été imprimé sur une feuille A4 autocollante.

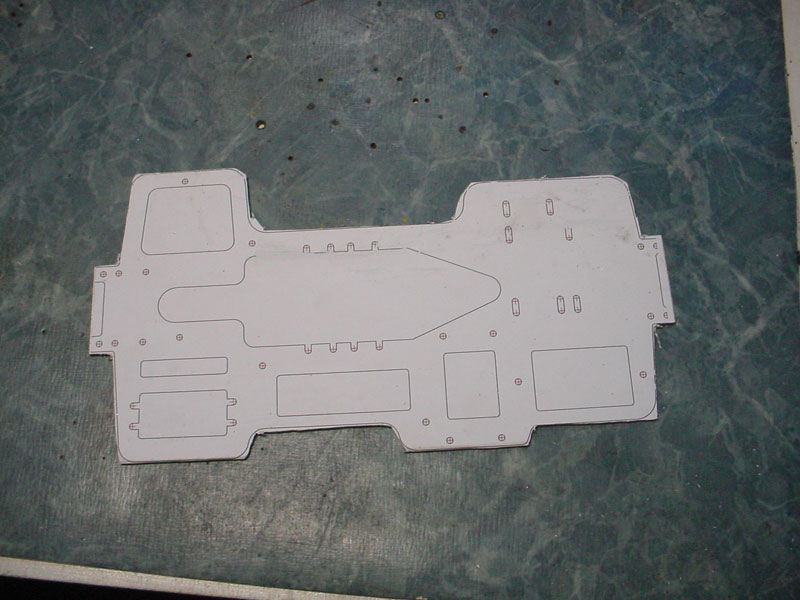

Ensuite, on découpe à la scie sauteuse le morceau d'aluminium nécessaire, puis on colle le plan sur ce morceau.

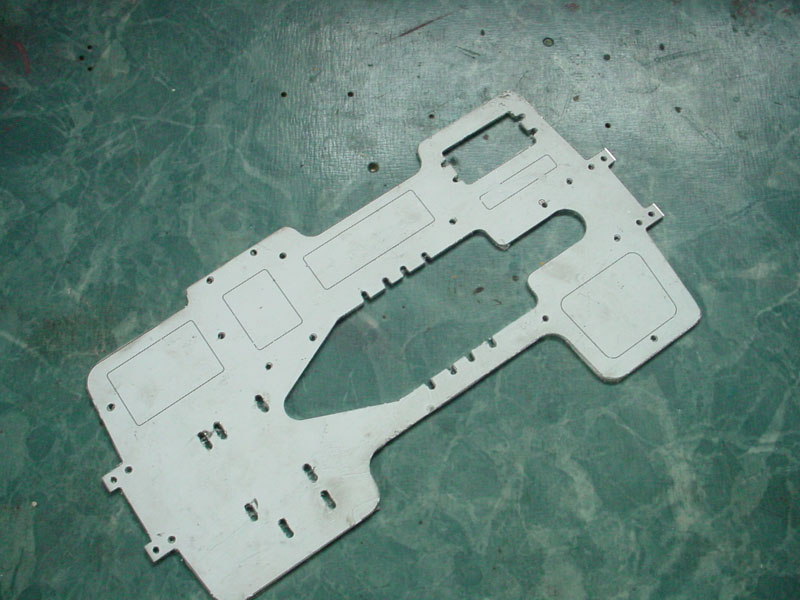

Les contours ont été découpés au plus près à la scie sauteuse, les parties ajourées sont d'abord percées avec un foret de 8mm pour engager la lame de scie, puis découpés au plus près.
La finition des contours est faite à la lime.
Le plus délicat est le perçage, car aucune déviation par rapport au tracé n'est permise !

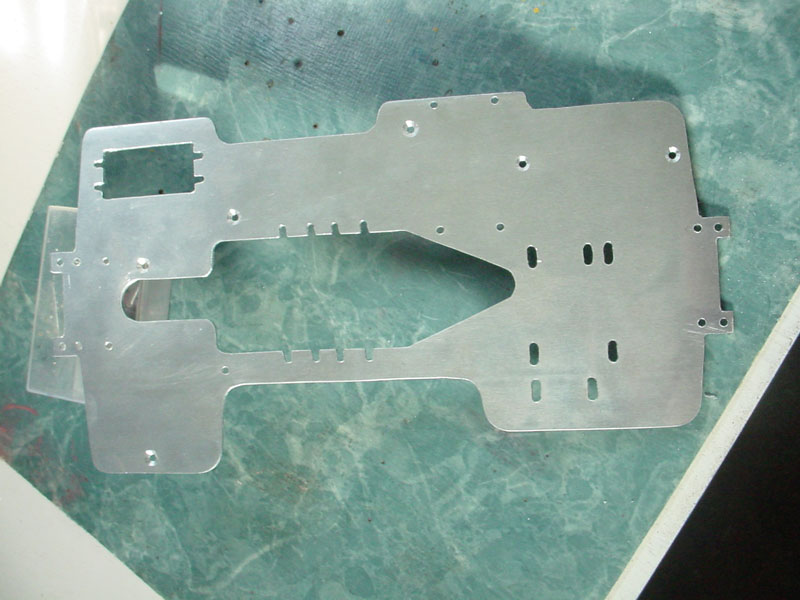

On peut maintenant ôter la feuille autocollante, nettoyer les traces de collante à l'acétone.
Il faut ensuite fraiser les trous pour faire affleurer les vis.
La dernière étape consiste à poncer les arêtes pour obtenir une finition propre.

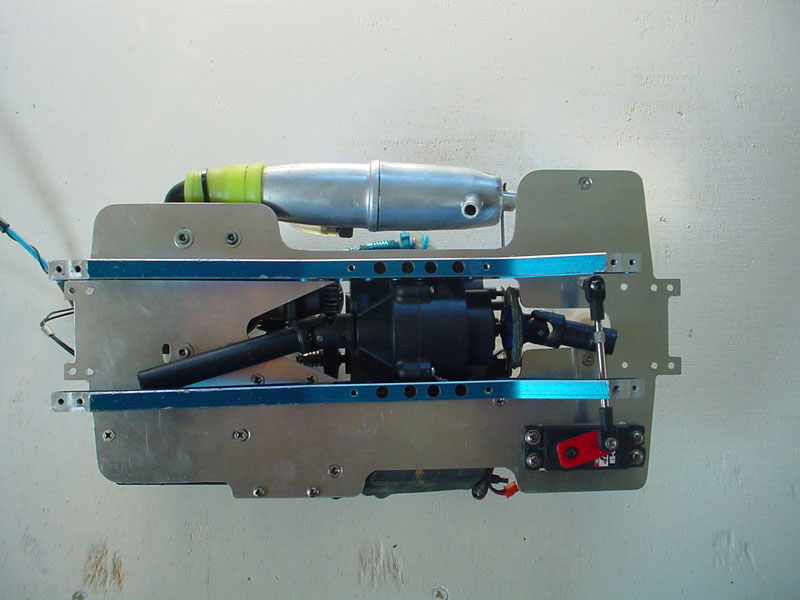

Lorsque le chassis est terminé, le 1er montage permet d'établir le verdict : la conception est-elle bonne, le percage est-il correctement réalisé ?

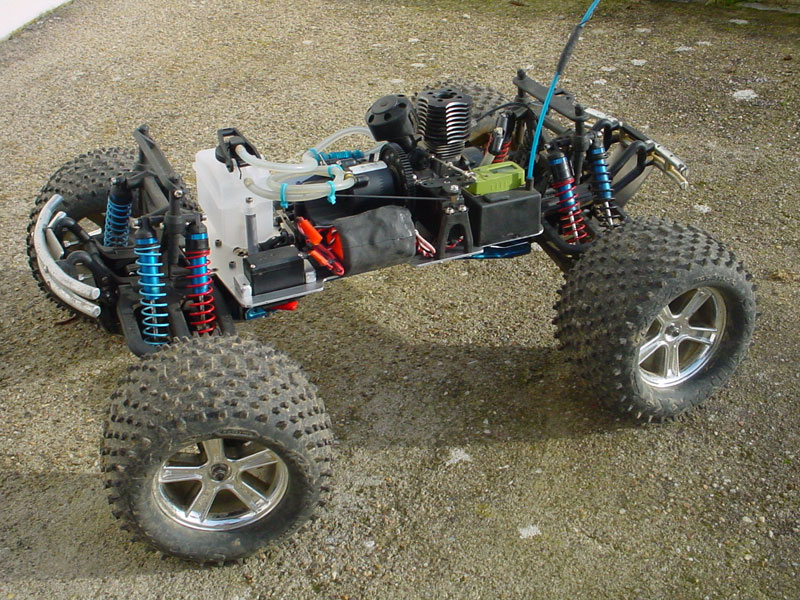

Mon premier coup d'essai fut concluant. Reste maintenat à tester sur la piste ...
Ca vous tente ? Alors, mettez-vous en quête des éléments nécessaires, et vous aussi, réalisez un chassis comme personne n'en n'a un.
